Plattform zum Wissenstransfer für die landwirtschaftliche Biogasproduktion in Bayern

Zertifizierte Labordienstleister für Biogasanlagen

Ausgangssituation

Dem Überwachen, Steuern und Regeln der Prozessbiologie einer Biogasanlage kommt in Zeiten steigender Rohstoffpreise eine immer bedeutendere Rolle zu. Da es bei der Analyse der relevanten Prozessparameter nur wenig allgemein anerkannte Methodenvorgaben und DIN-Vorschriften gibt, sind Laborwerte nur bedingt vergleichbar und damit für Anlagenbetreiber sowie Berater schwer interpretierbar.

Zielsetzung

Im Rahmen eines Projekts zur Entwicklung und Umsetzung eines Qualitätsmanagement-Systems für die Biogasproduktion in Bayern werden in der Abteilung für Qualitätssicherung und Untersuchungswesen an der Bayerischen Landesanstalt für Landwirtschaft (LfL) seit 2009 mindestens jährlich Ringversuche durchgeführt, die die Analysequalität und Vergleichbarkeit der Laboruntersuchungen verbessern sollen. Der Aufbau eines Ringversuchswesens bietet den beteiligten Laboren die Möglichkeit zur eigenen Qualitätskontrolle.

Methode

In regelmäßigen Laborvergleichsuntersuchungen wird an die teilnehmenden Labordienstleister homogenisiertes Probenmaterial wie z.B. Maissilage, Fermenterinhalt oder auch Gärrest verschickt und die Analysenergebnisse einer großen Auswahl an Untersuchungsparametern statistisch ausgewertet miteinander verglichen.

Die folgende Übersicht zeigt beispielhaft die Probenmatrizes und Untersuchungsparameter im Rahmen eines Ringversuchs.

Ringversuchsgruppe Matrix Parameter
1 Einsatzstoffe Maissilage, getrocknet C, N, S, Rohasche, Rohfaser, Rohfett, Rohprotein, NDF, ADF, ADL, Zucker, Stärke
2 Fermenterinhalt Fermenterinhalt TM, oTM, pH, FOS, TAC, NH4-N, Essigsäureäquivalent, Essigsäure, Propionsäure
3 Mineralstoffe Fermenterinhalt B, Cd, Co, Cr, Cu, Mo, Na, Ni, Se, Zn
4 Carbonsäuren Gärrest, dotiert Essigsäure, Propionsäure, Buttersäure, iso-Buttersäure, Valeriansäure, iso-Valeriansäure, Capronsäure
5 Nährstoffe im Gärrest Gärrest N, P, K, S, Ca, Mg, NH4-N, TM, pH
6 Gärrest Gärrest Restgasmenge, Methangehalt

Nach Prüfung auf Erfüllung vorgegebener Bewertungskriterien werden die erfolgreichen Teilnehmer in einer Liste genannt.

Erfolge

Das Ziel der unabhängigen Ringversuche an der LfL zum Thema Laboranalytik von Bioenergie besteht für die Labordienstleister in einer regelmäßigen Überprüfung und Kontrolle der verwendeten Analytik. Durch das Fehlen von allgemein anerkannten Methodensammlungen oder speziellen DIN-Normen für die Analyse von Biogasproben sowie durch die diversen zu untersuchenden Matrices (z. B. Silage, Fermenterinhalt, Gärrest) können Labore ihre analytisch ermittelten Ergebnisse nur schwer einschätzen.

Ringversuche stellen hierbei eine praktikable Lösung zur Methodenüberprüfung und Verifizierung dar. Laborinterne Methoden und Analyseverfahren können vom Labordienstleister über die erhaltenen Ergebnisse der Auswertung der Ringversuche direkt mit anderen Laboren und analytischen Ergebnissen verglichen werden. Dies führt zu einer kontinuierliche Steigerung der laborinternen Analysenqualität. Die Betreiber von Biogasanlagen profitieren letztlich von diesen präzisen analytischen Ergebnissen; denn nur eine möglichst fehlerfreie und konstant gute Laboranalytik bietet dem Betreiber einer Biogasanlage die Möglichkeit den Prozess der Biogaserzeugung zu überwachen und zu beurteilen.

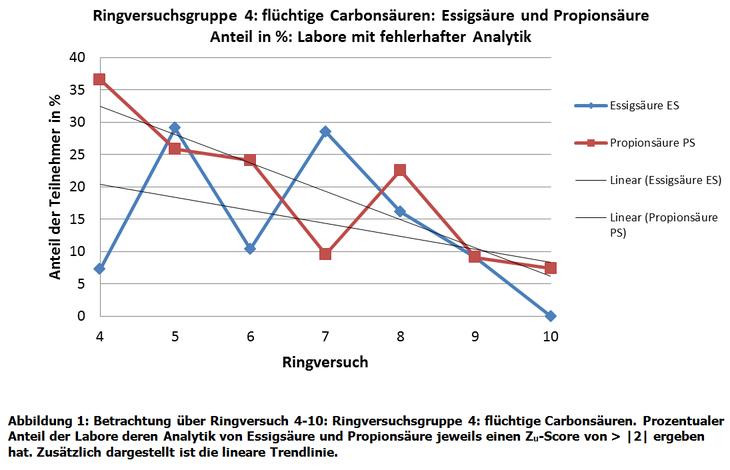

In Abbildung 1 wurde eine Betrachtung der Ringversuchsgruppe 4: flüchtige Carbonsäuren über die Ringversuche 4-10 vorgenommen. Hierbei wurden die statistisch ermittelten Zu-Scores aller teilnehmenden Labore für die Analytik der Essigsäure und Propionsäure untersucht und vergleichend dargestellt werden. Durch die regelmäßige Teilnahme an den LfL-Ringversuchen konnten die Labore ihre analytische Leistung über die Ringversuche 4-10 signifikant verbessern.

Die Ringversuche der LfL haben sich am Markt etabliert, sind anerkannt und haben erste Erfolge bei der Anhebung der analytischen Qualität von Labordienstleistern im Umfeld von Biogasanlagen erbracht.

Erfolgreiche Teilnehmer am 13. LfL-Biogas-Ringversuch 2019

Im Folgenden werden die Laboratorien benannt, die in den jeweiligen Parametergruppen erfolgreich teilgenommen haben. Wird ein Labor in einer der Parametergruppen nicht genannt, kann dies drei mögliche Bedeutungen haben:
- das Labor hat sich für diesen Bereich der Untersuchung nicht angemeldet oder
- das Labor war bei den Analysen dieser Parametergruppe nicht erfolgreich oder
- das Labor hat der Veröffentlichung der Ergebnisse nicht zugestimmt.

Die einzelnen Ringversuchsgruppen beinhalten die unter Methode angegebenen Parameter.
Die Nummerierung der Labore entspricht der Zuordnung auf der Übersichtskarte.

Labor

Zertifizierte Ringversuchsgruppen


A


Agrolab Agrar und Umwelt GmbH
Breslauer Str. 60
31157 Sarstedt
Tel: 05066-901930
Nummer: 1

Einsatzstoffe
Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest
Gärrest


Aqua Service Schwerin Beratungs- und Buchführungsgesellschaft mbH
Pampower Str. 50
19061 Schwerin
Tel: 0385 6331563
Nummer: 2
Mineralstoffe
Nährstoffe im Gärrest


ATRES GROUP
Hansjakobstr. 127 a
81825 München
Tel: 089-45216080
Nummer: 3

Einsatzstoffe
Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest
Gärrest


B


Bayerische Landesanstalt für Landwirtschaft (AQU 1) Bioenergielabor
Lange Point 4
85354 Freising
Tel: 08161-714025
Nummer: 4
Einsatzstoffe
Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest


Bayerische Landesanstalt für Landwirtschaft
ILT-Labor
Am Staudengarten 3
85354 Freising
Tel: 08161-713792
Nummer: 5
Gärrest


BioCheck-Labor für
Veterinärdiagnostik und Umwelthygiene GmbH

Mölkauerstr. 88
04288 Leipzig OT-Holzhausen
Tel: 034297-86682
Nummer: 6
Nährstoffe im Gärrest


BioPower Service GmbH & Co. KG
Eiderstedter Str. 24
24582 Bordesholm
Tel: 04322-88751-0
Nummer: 7
Einsatzstoffe
Fermenterinhalt
Gärrest


Bonalytic GmbH
Gierlichsstraße 6
53840 Troisdorf
Tel: 02241-97152511
Nummer: 8
Einsatzstoffe
Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest
Gärrest


BTN Biotechnologie Nordhausen GmbH
Kommunikationsweg 11
99734 Nordhausen
Tel: 03631-656911
Nummer: 9

Fermenterinhalt
Gärrest


E


econec GmbH
Poststr. 6
78166 Donaueschingen
Tel: 0179-9202397
Nummer: 10

Fermenterinhalt
Carbonsäuren


Eurofins Agraranalytik Deutschland GmbH
Löbstedter Straße 78
07749 Jena
Tel: 03641-464990
Nummer: 11

Fermenterinhalt


F


Fachhochschule Münster
Stegerwaldstr. 39
48565 Steinfurt
Tel: 02551/962021
Nummer: 12

Fermenterinhalt
Gärrest


G


GBA Gesellschaft für Bioanalytik mbH
Daimlerring 37
31135 Hildesheim
Tel: 05121/7509660
Nummer: 13

Carbonsäuren


I


ISF GmbH
Wiesenweg 32
23812 Wahlstedt
Tel: 04554-9993310
Nummer: 14
Einsatzstoffe
Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest
Gärrest


K


K&W Natural Energy Services GmbH, NESLab
Beckhausstr. 181-183
33611 Bielefeld
Tel: 0521-98922921
Nummer: 15
Fermenterinhalt
Mineralstoffe


L


Landwirtschaftliches Bodenlabor Dr. Eugen Lehle
Heerstr. 37/1
89150 Laichingen-Machtolsheim
Tel: 07333 – 947212
Nummer: 16
Nährstoffe im Gärrest


Leibniz - Institut für Agrartechnik und Bioökonomie e.V.
Max-Eyth-Allee 100
14469 Potsdam
Tel: 0331 – 5699120
Nummer: 17
Einsatzstoffe


LfL-Freising, Bioenergie-Gassmesslabor
Lange Point 4
85405 Freising
Tel: 08161-71-3823
Nummer: 18
Gärrest


LKS Landwirtschaftliche
Kommunikations- und Serviceges. mbH
August-Bebel-Str. 6
09577 Lichtenwalde
Tel: 037206-87198
Nummer: 19
Mineralstoffe
Nährstoffe im Gärrest


LMS Agrarberatung
GmbH Lufa Rostock
Graf-Lippe-Str. 1
18059 Rostock
Tel: 0381-2030711
Nummer: 20
Einsatzstoffe
Fermenterinhalt
Carbonsäuren


LUFA Nord-West Institut für Boden und Umwelt
Jägerstrasse 23-27
26121 Oldenburg
Tel: 0441-801952
Nummer: 21

Einsatzstoffe
Fermenterinhalt
Mineralstoffe


M


MT-Energie GmbH
Ludwig-Elsbett-Str. 1
27404 Zeven
Tel: 04281-9845-627
Nummer: 22
Fermenterinhalt
Gärrest


P


Prüf- und Forschungsinstitut Pirmasens e.V.
Marie-Curie-Str. 19
66953 Pirmasens
Tel: 06331-2490844
Nummer: 23

Einsatzstoffe
Mineralstoffe
Nährstoffe imm Gärrest


R


Raiffeisen Rhein-Ahr-Eifel Handelsges. mbH
Ulmenstr. 4
54597 Ormont
Tel: 06557-920330
Nummer: 24

Einsatzstoffe
Nährstoffe im Gärrest


S


Schmack-Biogas AG
Bayernwerk 8
92421 Schwandorf
Tel: 09431-751294
Nummer: 25

Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest
Gärrest


ServiceUnion
Energiepark 2
91732 Merkendorf
Tel: 09826-659590
Nummer: 26

Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest
Gärrest


SGS Germany GmbH Laboratory Services
Weidenbaumsweg 137
21035 Hamburg
Tel: 040-88309417
Nummer: 27
Einsatzstoffe


Synlab Analytics & Service Germany GmbH
Orlaweg 2
07743 Jena
Tel: 03641-3096364
Nummer: 29
Einsatzstoffe


T


T&B Die Biogasoptimierer GmbH
Siemensstr. 1
24963 Tarp
Tel: 04638-7906
Nummer: 30

Fermenterinhalt


Thüringer Landesanstalt für Landwirtschaft
Naumburger Str. 98
07743 Jena
Tel: 03641-683316
Nummer: 31

Carbonsäuren


U


UCL Umwelt Control Labor
Köpenicker Str. 59
24111 Kiel
Tel: 02306-24090
Nummer: 32
Fermenterinhalt
Mineralstoffe
Carbonsäuren
Nährstoffe im Gärrest


Uphoff GmbH
Im Gewerbegebiet 22
83093 Bad Endorf
Tel: 08053-5981761
Nummer: 33
Fermenterinhalt
Nährstoffe im Gärrest


W


WESSLING
Laboratorien GmbH
Oststr. 6
48341 Altenberge
Tel: 02505-89122
Nummer: 34
Einsatzstoffe
Fermenterinhalt
Mineralstoffe
Nährstoffe im Gärrest


WLV-Service GmbH
Anton-Lutter-STr. 9-11
46342 Velen
Tel: 02863-7799512
Nummer: 35
Fermenterinhalt


Hier finden Sie weitere Listen mit Labordienstleistern, die an den Ringversuchen (2010 - 2019) erfolgreich teilgenommen haben:

3. LfL-Biogas-Ringversuch 2010
4. LfL-Biogas-Ringversuch 2011
5. LfL-Biogas-Ringversuch 2012
6. LfL-Biogas-Ringversuch 2013
7. LfL-Biogas-Ringversuch 2013
8. LfL-Biogas-Ringversuch 2014

9. LfL-Biogas-Ringversuch 2015

10. LfL-Biogas-Ringversuch 2016

11. LfL-Biogas-Ringversuch 2017

12. LfL-Biogas-Ringversuch 2018

13. LfL-Biogas Ringversuch 2019
